1.超高導熱塑料-開發背景
導熱塑料——絕大多數的導熱塑料在絕緣前提下，導熱系數基本都在10W/MK 以下，熱傳導效率遠低于鋁材或陶瓷材料，散熱效果有限，因此應用限于小功率燈具。
鋁材——對散熱要求更苛刻的大瓦數LED燈具，目前普遍采用鋁擠壓、鋁壓鑄等加工方式，加上主動散熱技術，如風扇、熱管散熱、納米表層噴涂，來提高散熱效率。使用較大面積的鋁外殼，雖增加散熱表面積，但同時也增加了產品重量和成本。而且，采用風扇散熱壽命普遍較低，系統復雜、可靠性低；熱管散熱和納米表層噴涂方式均源自于軍用產品，成本高，不利于大批量市場推廣。
2. 超高導熱塑料-測試
測試報告一
連續點亮1hr后測試，共有5個測試點
初始實測DC POWER電參數︰
3寸︰驅動功率：13W
電壓︰22V/DC 電流：500mA
環境溫度︰40℃（置于烤箱恒定溫度條件下)
LED︰3014
基板︰鋁基板
導熱體基材︰導熱膏
測試目的︰驗證整燈正常點亮?xí)r，關鍵元器件的溫度狀況。
測試報告二
測試環境：室溫25℃
驅動功率：20W
測試條件：10*3共30PCS，3030鋁基板
200mA恒流驅動， 回天9761導熱膠
測試儀器：Fluke Ti10 IR測試儀
測試樣品：散熱器
測試報告三
3.典型技術參數
|
物性 |
實驗標準 |
單位 |
5010-TC10 |
5010-TC15 |
|
比 重 |
ASTM D-792 |
g/cm3 |
1.38 |
1.40 |
|
熱變形溫度(1.8MPa) |
ASTM D-648 |
℃ |
107 |
110 |
|
體積電阻率 |
IEC60093 |
?.cm |
<10 6 |
<10 6 |
|
導熱系數(平面方向） |
ASTM E1461 |
W/mk |
10 |
15 |
|
導熱系數(垂直方向） |
ASTM E1461 |
W/mk |
2.1 |
2.6 |
|
灼熱絲起燃溫度 |
IEC60695 |
℃ |
960 |
960 |
|
阻燃等級 |
UL94 |
-- |
V-0 |
V-0 |
|
成型收縮率 |
ASTM D-955 |
% |
0.1-0.3 |
0.1-0.3 |
|
拉伸強度 |
ASTM D-638 |
Mpa |
45 |
47 |
4.用超高導熱塑料替代金屬材料的優勢：
■ 更低的產品重量(密度1.4）
■ 更高的生產效率
■ 無需二次加工
■ 相近或更低的系統成本
■ 更加環保

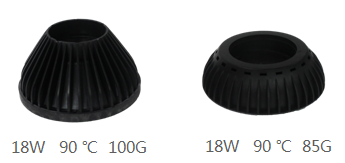

超高導熱塑料——應用實例
